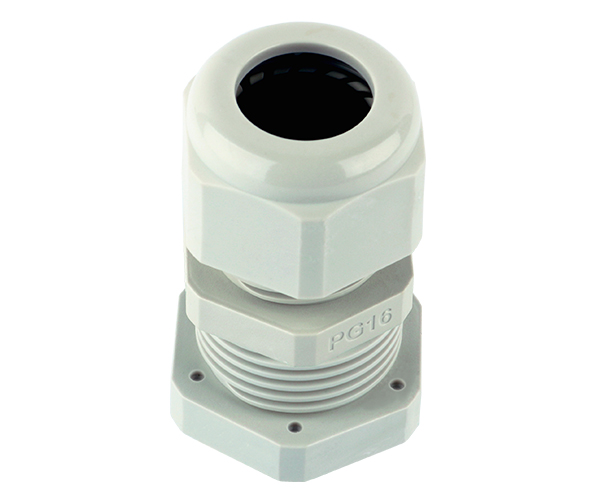

PG16加长款P-P16B-L-GY灰色尼龙防水接头

型号:	PG16
料号:	P-P16B-L-GY
螺纹类型:	PG
材料:	PA尼龙材料
防水圈:	改性橡胶（可定制硅胶）
工作温度:	-40℃-100℃，短时120℃
颜色种类:	黑色、灰色
防火等级:	V0
防水等级:	IP68

PG16加长款P-P16B-L-GY尼龙防水接头特点：
PG16加长款P-P16B-L-GY灰色尼龙防水接头防脱落卡扣设计,紧密深入多重扣压,杜绝脱落,牢固紧致持久,PG16加长款P-P16B-L-GY灰色尼龙防水接头尼龙材料具有不易老化,拉力强,高韧性,寿命长等特点

接头基本参数：

型号	颜色		卡口范围	螺纹外径（AG）	螺纹长度（GL）	高度（H）	扳手尺寸	包装单位	货号
PG7	■黑色	■蓝色 ■灰色	3-6.5	12.5	8	21	15	100	■P-P7A-L-BL	■P-P7A-L-BU ■P-P7A-L-GY
PG7	■黑色	■蓝色 ■灰色	2-5	12.5	8	21	15	100	■P-P7B-L-BL	■P-P7B-L-BU ■P-P7B-L-GY
PG9	■黑色	■蓝色 ■灰色	4-8	15.2	8	22	19	100	■P-P9A-L-BL	■P-P9A-L-BU ■P-P9A-L-GY
PG9	■黑色	■蓝色 ■灰色	2-6	15.2	8	22	19	100	■P-P9B-L-BL	■P-P9B-L-BU ■P-P9B-L-GY
PG11	■黑色	■蓝色 ■灰色	5-10	18.6	8	25	22	100	■P-P11A-L-BL	■P-P11A-L-BU ■P-P11A-L-GY
PG11	■黑色	■蓝色 ■灰色	3-7	18.6	9	25	22	100	■P-P11B-L-BL	■P-P11B-L-BU ■P-P11B-L-GY
PG13.5	■黑色	■蓝色 ■灰色	6-12	20.4	9	27	24	100	■P-P13.5A-L-BL	■P-P13.5A-L-BU ■P-P13.5A-L-GY
PG13.5	■黑色	■蓝色 ■灰色	5-9	20.4	9	27	24	100	■P-P13.5B-L-BL	■P-P13.5B-L-BU ■P-P13.5B-L-GY
PG16	■黑色	■蓝色 ■灰色	8-14	22.5	10	28	27	50	■P-P16A-L-BL	■P-P16A-L-BU ■P-P16A-L-GY
PG16	■黑色	■蓝色 ■灰色	7-12	22.5	10	28	27	50	■P-P16B-L-BL	■P-P16B-L-BU ■P-P16B-L-GY
PG21	■黑色	■蓝色 ■灰色	13-18	28.3	11	31	33	50	■P-P21A-L-BL	■P-P21A-L-BU ■P-P21A-L-GY
PG21	■黑色	■蓝色 ■灰色	9-16	28.3	11	31	33	50	■P-P21B-L-BL	■P-P21B-L-BU ■P-P21B-L-GY
PG29	■黑色	■蓝色 ■灰色	18-25	28.3	11	31	33	50	■P-P29A-L-BL	■P-P29A-L-BU ■P-P29A-L-GY
PG29	■黑色	■蓝色 ■灰色	13-20	37	15	39	42	25	■P-P29B-L-BL	■P-P29B-L-BU P-P29B-L-GY
PG36	■黑色	■蓝色 ■灰色	15-22	47	18	48	53	20	■P-P36A-L-BL	■P-P36A-L-BU ■P-P36A-L-GY
PG36	■黑色	■蓝色 ■灰色	20-26	47	18	48	53	20	■P-P36B-L-BL	■P-P36B-L-BU ■P-P36B-L-GY
PG42	■黑色	■蓝色 ■灰色	32-38	54	18	49	60	16	■P-P42A-L-BL	■P-P42A-L-BU ■P-P42A-L-GY
PG42	■黑色	■蓝色 ■灰色	25-31	54	18	49	60	16	■P-P42B-L-BL	■P-P42B-L-BU ■P-P42B-L-GY
PG48	■黑色	■蓝色 ■灰色	37-44	59.3	18	49	65	12	■P-P48A-L-BL	■P-P48A-L-BU ■P-P48A-L-GY
PG48	■黑色	■蓝色 ■灰色	29-35	59.3	18	49	65	12	■P-P48B-L-BL	■P-P48B-L-BU ■P-P48B-L-GY

* M：公制螺纹 PG：德制螺纹 NPT：美制螺纹，颜色也可以根绝客人要求配色

PG16加长款P-P16B-L-GY尼龙防水接头内部结构解析：
结构实物图片

结构图纸

PG16加长款P-P16B-L-GY尼龙防水接头橡胶紧固圈和堵头可选规格

产品上下角度以及带堵头图片尼龙防水接头

A型与B型差异部分对比图：
P-P16A-L-GY卡口范围为8-14mm
P-P16B-L-GY卡口范围为7-12mm

更多加长款尼龙防水接头

NPT 系列尼龙防水接头						NPT 系列尼龙防水接头
型号	卡口范围	颜色	货号	颜色	货号	型号	卡口范围	颜色	货号	颜色	货号
NPT3/8"	4-8	■ 黑色	P-N3/8A-L-BL	■ 灰色	P-N3/8A-L-GY	NPT1"	13-20	■黑色	P-N1B-L-BL	■ 灰色	P-N1B-L-GY
NPT3/8"	2-6	■ 黑色	P-N3/8B-L-BL	■ 灰色	P-N3/8B-L-GY	NPT1 1/4"	22-32	■黑色	P-N1 1/4A-L-BL	■ 灰色	P-N1 1/4A-L-GY
NPT1/2"	6-12	■ 黑色	P-N1/2A-L-BL	■ 灰色	P-N1/2A-L-GY	NPT1 1/4"	20-26	■黑色	P-N1 1/4B-L-BL	■ 灰色	P-N1 1/4B-L-GY
NPT1/2"	5-9	■ 黑色	P-N1/2B-L-BL	■ 灰色	P-N1/2B-L-GY	NPT2"	37-44	■黑色	P-N2A-L-BL	■ 灰色	P-N2A-L-GY
NPT3/4"	13-18	■ 黑色	P-N3/4A-L-BL	■ 灰色	P-N3/4A-L-GY	NPT2"	29-35	■黑色	P-N2B-L-BL	■ 灰色	P-N2B-L-GY
NPT3/4"	9-16	■ 黑色	P-N3/4B-L-BL	■ 灰色	P-N3/4B-L-GY	NPT2 1/2"	51-57	■黑色	P-N2 1/2A-L-BL	■ 灰色	P-N2 1/2A-L-GY
NPT1"	18-25	■ 黑色	P-N1A-L-BL	■ 灰色	P-N1A-L-GY	NPT2 1/2"	43-53	■黑色	P-N2 1/2B-L-BL	■ 灰色	P-N2 1/2B-L-GY
PG 系列尼龙防水接头						PG 系列尼龙防水接头
型号	卡口范围	颜色	货号	颜色	货号	型号	卡口范围	颜色	货号	颜色	货号
PG7	3-6.5	■ 黑色	P-P7A-L-BL	■ 灰色	P-P7A-L-GY	PG21	13-18	■ 黑色	P-P21A-L-BL	■ 灰色	P-P21A-L-GY
PG7	2-5	■ 黑色	P-P7B-L-BL	■ 灰色	P-P7B-L-GY	PG21	9-16	■ 黑色	P-P21B-L-BL	■ 灰色	P-P21B-L-GY
PG9	4-8	■ 黑色	P-P9A-L-BL	■ 灰色	P-P9A-L-GY	PG29	18-25	■ 黑色	P-P29A-L-BL	■ 灰色	P-P29A-L-GY
PG9	2-6	■ 黑色	P-P9B-L-BL	■ 灰色	P-P9B-L-GY	PG29	13-20	■ 黑色	P-P29B-L-BL	■ 灰色	P-P29B-L-GY
PG11	5-10	■ 黑色	P-P11A-L-BL	■ 灰色	P-P11A-L-GY	PG36	15-22	■ 黑色	P-P36A-L-BL	■ 灰色	P-P36A-L-GY
PG11	3-7	■ 黑色	P-P11B-L-BL	■ 灰色	P-P11B-L-GY	PG36	20-26	■ 黑色	P-P36B-L-BL	■ 灰色	P-P36B-L-GY
PG13.5	6-12	■ 黑色	P-P13.5A-L-BL	■ 灰色	P-P13.5A-L-GY	PG42	32-38	■ 黑色	P-P42A-L-BL	■ 灰色	P-P42A-L-GY
PG13.5	5-9	■ 黑色	P-P13.5B-L-BL	■ 灰色	P-P13.5B-L-GY	PG42	25-31	■ 黑色	P-P42B-L-BL	■ 灰色	P-P42B-L-GY
PG16	8-14	■ 黑色	P-P16A-L-BL	■ 灰色	P-P16A-L-GY	PG48	37-44	■ 黑色	P-P48A-L-BL	■ 灰色	P-P48A-L-GY
PG16	7-12	■ 黑色	P-P16B-L-BL	■ 灰色	P-P16B-L-GY	PG48	29-35	■ 黑色	P-P48B-L-BL	■ 灰色	P-P48B-L-GY
M 系列尼龙防水接头						M 系列尼龙防水接头
型号	卡口范围	颜色	货号	颜色	货号	型号	卡口范围	颜色	货号	颜色	货号
M12×1.5	3-6.5	■ 黑色	P-M12A-L-BL	■ 灰色	P-M12A-L-GY	M25×1.5	9-16	■ 黑色	P-M25B-L-BL	■ 灰色	P-M25B-L-GY
M12×1.5	2-5	■ 黑色	P-M12B-L-BL	■ 灰色	P-M12B-L-GY	M32×1.5	18-25	■ 黑色	P-M32A-L-BL	■ 灰色	P-M32A-L-GY
M16×1.5	4-8	■ 黑色	P-M16A-L-BL	■ 灰色	P-M16A-L-GY	M32×1.5	13-20	■ 黑色	P-M32B-L-BL	■ 灰色	P-M32B-L-GY
M16×1.5	2-6	■ 黑色	P-M16B-L-BL	■ 灰色	P-M16B-L-GY	M32×1.5	15-22	■ 黑色	P-M32C-L-BL	■ 灰色	P-M32C-L-GY
M16×1.5	5-10	■ 黑色	P-M16C-L-BL	■ 灰色	P-M16C-L-GY	M40×1.5	22-32	■ 黑色	P-M40A-L-BL	■ 灰色	P-M40A-L-GY
M18×1.5	5-10	■ 黑色	P-M18A-L-BL	■ 灰色	P-M18A-L-GY	M40×1.5	20-26	■ 黑色	P-M40B-L-BL	■ 灰色	P-M40B-L-GY
M18×1.5	3-7	■ 黑色	P-M18B-L-BL	■ 灰色	P-M18B-L-GY	M50×1.5	32-38	■ 黑色	P-M50A-L-BL	■ 灰色	P-M50A-L-GY
M20×1.5	6-12	■ 黑色	P-M20A-L-BL	■ 灰色	P-M20A-L-GY	M50×1.5	25-31	■ 黑色	P-M50B-L-BL	■ 灰色	P-M50B-L-GY
M20×1.5	5-9	■ 黑色	P-M20B-L-BL	■ 灰色	P-M20B-L-GY	M63×1.5	37-44	■ 黑色	P-M63A-L-BL	■ 灰色	P-M63A-L-GY
M20×1.5	8-14	■ 黑色	P-M20C-L-BL	■ 灰色	P-M20C-L-GY	M63×1.5	29-35	■ 黑色	P-M63B-L-BL	■ 灰色	P-M63B-L-GY
M22×1.5	8-14	■ 黑色	P-M22A-L-BL	■ 灰色	P-M22A-L-GY	M72×2.0	51-57	■ 黑色	P-M72A-L-BL	■ 灰色	P-M72A-L-GY
M22×1.5	6-12	■ 黑色	P-M22B-L-BL	■ 灰色	P-M22B-L-GY	M72×2.0	43-53	■ 黑色	P-M72B-L-BL	■ 灰色	P-M72B-L-GY
M25×1.5	13-18	■ 黑色	P-M25A-L-BL	■ 灰色	P-M25A-L-GY
