RMC-PV 光伏连接器设备侧连接器-母端

PV地面光伏系统直流连接器（DC连接器），主要应用在光伏组件端接线盒、光伏逆变器、储能设备、光伏汇流箱、以及光伏电站阵列的电气连接。RMC-PV 光伏连接器设备侧连接器-母端系列包含RMC-PV-2.5-D-F、RMC-PV-4/6-D-F、RMC-PV-10-D-F等规格型号，产品标准：IEC62852,GB/T33765,UL6703,UL-486A-B

产品参数：
额定电压：1500V DC
额定电流：25/45A (4 mm²/6 mm²),50A (10 mm²)
接线范围：2.5/4/6/10
工作温度范围：-40℃~+105℃
IP等级：IP68, 插合后mated(1m,1h)&IP2X 未插合状态,预防手指接触Touch-Proof, Unplugged
污染等级：III
阻燃等级：UL94 V-0
端子类型：压接
解锁类型：工具拆卸式/手工拆卸式
绝缘材料：PC/PA
产品标准：IEC62852,GB/T33765,UL6703,UL-486A-B

型号规格：

型号	电缆最大外径	导线截面积		压线尺寸
型号	φD（mm）	mm²	AWG	B（mm）
RMC-PV-2.5-D-F	5.4	2.5	14	3.8
RMC-PV-4/6-D-F	6.1；7.2	4；6	12；10	5.6
RMC-PV-10-D-F	9.0	10	8	7.0

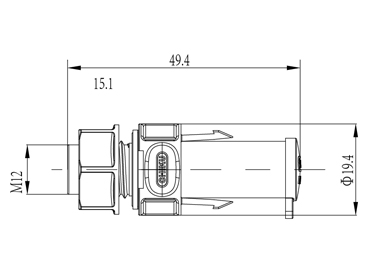

尺寸图：
