RMC-PV 光伏连接器 电缆侧连接器-母端
PV地面光伏系统直流连接器（DC连接器），主要应用在光伏组件端接线盒、光伏逆变器、储能设备、光伏汇流箱、以及光伏电站阵列的电气连接。RMC-PV 光伏连接器 电缆侧连接器-母端系列包含RMC-PV-2.5-W-F、RMC-PV-4/6-W-F、RMC-PV-10-W-F等规格型号，产品标准：IEC62852,GB/T33765,UL6703,UL-486A-B
产品参数：
额定电压：1500V DC
额定电流：25/45A (4 mm²/6 mm²),50A (10 mm²)
接线范围：2.5/4/6/10
工作温度范围：-40℃~+105℃
IP等级：IP68, 插合后mated(1m,1h)&IP2X 未插合状态,预防手指接触Touch-Proof, Unplugged
污染等级：III
阻燃等级：UL94 V-0
端子类型：压接
解锁类型：工具拆卸式/手工拆卸式
绝缘材料：PC/PA
产品标准：IEC62852,GB/T33765,UL6703,UL-486A-B
型号规格：

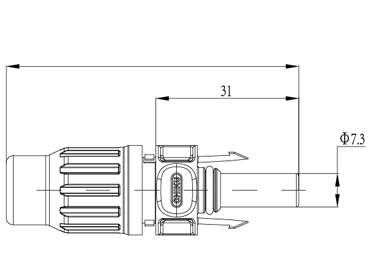

尺寸图：
根据所需应用的电缆线径选择产品型号: 其中，型号4/6可用于4mm2和6mm2(或 12AWG&10AWG) 电缆； 设备侧，默认带防尘盖（设备侧连接器在安装接线前需要防尘）
电缆侧，无防尘盖（在安装接线前为袋装，无需防尘盖）
额定电压：1500V DC
额定电流：25/45A (4 mm²/6 mm²),50A (10 mm²)
接线范围：2.5/4/6/10
工作温度范围：-40℃~+105℃
IP等级：IP68, 插合后mated(1m,1h)&IP2X 未插合状态,预防手指接触Touch-Proof, Unplugged
污染等级：III
阻燃等级：UL94 V-0
端子类型：压接
解锁类型：工具拆卸式/手工拆卸式
绝缘材料：PC/PA
产品标准：IEC62852,GB/T33765,UL6703,UL-486A-B
型号规格：
|
型号 |
电缆最大外径
|
导线截面积
|
压线尺寸
|
|
|
φD（mm）
|
mm²
|
AWG
|
B（mm）
|
|
| RMC-PV-2.5-D-F |
5.4
|
2.5
|
14
|
3.8
|
| RMC-PV-4/6-D-F |
6.1；7.2
|
4；6
|
12；10
|
5.6
|
| RMC-PV-10-D-F |
9.0
|
10
|
8
|
7.0
|

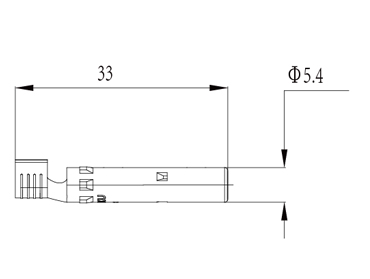

尺寸图：
根据所需应用的电缆线径选择产品型号: 其中，型号4/6可用于4mm2和6mm2(或 12AWG&10AWG) 电缆； 设备侧，默认带防尘盖（设备侧连接器在安装接线前需要防尘）
电缆侧，无防尘盖（在安装接线前为袋装，无需防尘盖）
