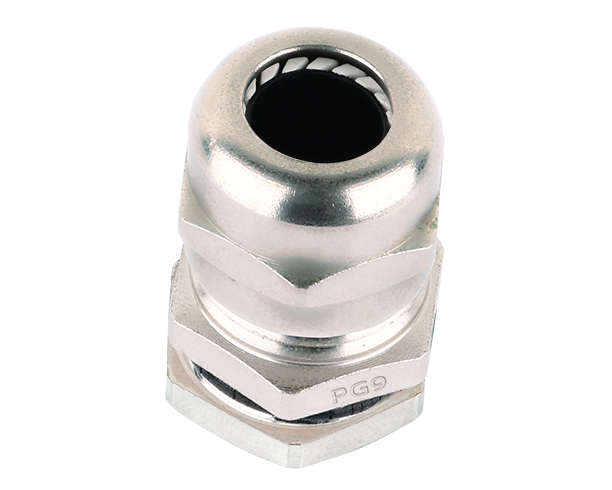

PG9 M-P9B-C-COM金属防水接头
|
型号:
|
PG9
|
|
料号:
|
M-P9B-C-COM
|
|
螺纹类型:
|
PG
|
|
材料:
|
黄铜镀镍
|
|
防水圈:
|
改性橡胶（可定制硅胶）
|
|
工作温度:
|
-40℃-100℃，短时120℃
|
|
颜色种类:
|
灰色
|
|
塑胶材质:
|
PA66或PA6
|
|
防水等级:
|
IP68
|
PG9 M-P9B-C-COM金属防水接头特点：
PG9 M-P9B-C-COM金属防水接头高韧性夹紧爪具有夹紧线缆直径范围大,强抗拉力,PG9 M-P9B-C-COM金属防水接头内部卡扣采用特殊设计,紧固密封圈不易移位,挤偏,固定性强,保障防水以固定性作用
接头基本参数：
* M：公制螺纹 PG：德制螺纹 NPT：美制螺纹 ，颜色也可以根绝客人要求配色
PG9 M-P9B-C-COM金属防水接头内部结构解析：
结构实物图片
结构图纸
PG9 M-P9B-C-COM金属防水接头橡胶紧固圈和堵头可选规格
产品上下角度以及带堵头图片
PG9 M-P9B-C-COM金属防水接头高韧性夹紧爪具有夹紧线缆直径范围大,强抗拉力,PG9 M-P9B-C-COM金属防水接头内部卡扣采用特殊设计,紧固密封圈不易移位,挤偏,固定性强,保障防水以固定性作用
接头基本参数：
|
型号
|
材质
|
卡口范围
|
螺纹外径（AG）
|
螺纹长度（GL）
|
高度（H）
|
扳手尺寸
|
货号
|
|
PG7
|
CU
|
3-6.5
|
12.5
|
7
|
19
|
14
|
M-P7A-C-COM
|
|
PG7
|
CU
|
2-5
|
12.5
|
7
|
19
|
14
|
M-P7B-C-COM
|
|
PG7
|
CU
|
4-8
|
12.5
|
7
|
19
|
20
|
M-P7C-C-COM
|
|
PG9
|
CU
|
4-8
|
15.2
|
7
|
21
|
20
|
M-P9A-C-COM
|
|
PG9
|
CU
|
2-6
|
15.2
|
7
|
21
|
20
|
M-P9B-C-COM
|
|
PG9
|
CU
|
5-10
|
15.2
|
7
|
21
|
20
|
M-P9C-C-COM
|
|
PG11
|
CU
|
5-10
|
18.6
|
7
|
21
|
20
|
M-P11A-C-COM
|
|
PG11
|
CU
|
3-7
|
18.6
|
7
|
21
|
20
|
M-P11B-C-COM
|
|
PG11
|
CU
|
6-12
|
18.6
|
7
|
21
|
24
|
M-P11C-C-COM
|
|
PG13.5
|
CU
|
6-12
|
20.4
|
8
|
22
|
24
|
M-P13.5A-C-COM
|
|
PG13.5
|
CU
|
5-9
|
20.4
|
8
|
22
|
24
|
M-P13.5B-C-COM
|
|
PG13.5
|
CU
|
8-14
|
20.4
|
8
|
22
|
24
|
M-P13.5C-C-COM
|
|
PG16
|
CU
|
8-14
|
22.5
|
8
|
24
|
24
|
M-P16A-C-COM
|
|
PG16
|
CU
|
6-12
|
22.5
|
8
|
24
|
24
|
M-P16B-C-COM
|
|
PG16
|
CU
|
9-16
|
22.5
|
8
|
24
|
27
|
M-P16C-C-COM
|
|
PG21
|
CU
|
13-18
|
28.3
|
8
|
26
|
30
|
M-P21A-C-COM
|
|
PG21
|
CU
|
9-16
|
28.3
|
8
|
26
|
30
|
M-P21B-C-COM
|
|
PG21
|
CU
|
8-14
|
28.3
|
8
|
26
|
30
|
M-P21C-C-COM
|
|
PG29
|
CU
|
18-25
|
37
|
10
|
31
|
40
|
M-P29A-C-COM
|
|
PG29
|
CU
|
13-20
|
37
|
10
|
31
|
40
|
M-P29B-C-COM
|
|
PG29
|
CU
|
15-22
|
37
|
10
|
31
|
40
|
M-P29C-C-COM
|
|
PG36
|
CU
|
22-32
|
47
|
10
|
37
|
50
|
M-P36A-C-COM
|
|
PG36
|
CU
|
20-26
|
47
|
10
|
37
|
50
|
M-P36B-C-COM
|
|
PG36
|
CU
|
28-33
|
47
|
10
|
37
|
50
|
M-P36C-C-COM
|
|
PG42
|
CU
|
32-38
|
54
|
11
|
37
|
55
|
M-P42A-C-COM
|
|
PG42
|
CU
|
25-31
|
54
|
11
|
37
|
55
|
M-P42B-C-COM
|
|
PG42
|
CU
|
37-44
|
54
|
11
|
37
|
55
|
M-P42C-C-COM
|
|
PG48
|
CU
|
37-44
|
59.3
|
11
|
38
|
67
|
M-P48A-C-COM
|
|
PG48
|
CU
|
29-35
|
59.3
|
11
|
38
|
67
|
M-P48B-C-COM
|
|
PG48
|
CU
|
42-53
|
59.3
|
11
|
38
|
75
|
M-P48C-C-COM
|
|
PG63
|
CU
|
51-57
|
72
|
13
|
42
|
75
|
M-P63A-C-COM
|
|
PG63
|
CU
|
43-53
|
72
|
13
|
42
|
75
|
M-P63B-C-COM
|
PG9 M-P9B-C-COM金属防水接头内部结构解析：
结构实物图片
结构图纸
PG9 M-P9B-C-COM金属防水接头橡胶紧固圈和堵头可选规格
产品上下角度以及带堵头图片
